Распиловочные станки. Часть 1.
Камнерезная пила принципиально ничем не отличается от циркулярной пилы для дерева, и в обеих конструкциях можно видеть почти одни и те же приспособления. Основными ее деталями являются: стальной вал или шпиндель, на который крепится диск, шкив и клиновидный ремень, соединяющий вал с двигателем (обычно с электромотором, а также платформа, или суппорт, куда помещают распиливаемый материал.
В дополнение к камнерезным пилам необходимо иметь емкость с охлаждающей жидкостью для погружения в нее диска при вращении. Таким образом, пилу охлаждают и вымывают из нее каменную пыль. Как видно из описания, камнерезная пила является, в сущности, простым механизмом. На рис. 1 и 2 показаны основные ее части.

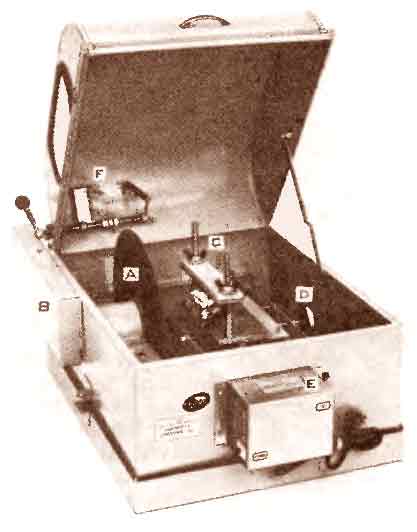

Рис. 1. Камнерезный станок с отрезным диском диаметром 350 мм. А - отрезной диск. В - шпиндель отрезного диска и шкив в защитном кожухе: С - зажимное устройство для камня; D - механизм поперечной подачи для распиловки камня на пластины; Е- механизм автоматической продольной подачи: F - механизм заточки диска в поднятом положении. Заточка осуществляется подведением абразивного блока к отрезному диску при вращении последнего.
