Распиловочные станки. Часть 2.

Хотя принцип работы камнерезной пилы тот же, что и пилы по дереву, важно помнить, что минералы значительно тверже дерева, и поэтому для последних требуются специальные технические приемы. Исправная алмазная пила режет мягкие минералы со скоростью около 5 мм/мин, а более твердые и вязкие минералы с несколько меньшей скоростью. Пила по дереву проходит то же расстояние за секунды. Поскольку алмазные отрезные диски значительно тоньше и во много раз дороже пил по дереву, с ними следует обращаться с особой осторожностью, чтобы избежать заклинивания, изгибания и поломки. Отсюда понятно, почему предъявляются столь высокие требования к точности изготовления камнерезных пил.

Опыт показывает, что, если размер камня превышает 50-70 мм, держать его в руках при распиловке нецелесообразно, однако сырье редко имеет плоскую площадку и не может быть устойчиво установлено на столике пилы. По этой причине следует применять различные зажимы, чтобы они прочно удерживали камень и исключали его проворачивание или вихляние. Зажим крепится к суппорту, скользящему вдоль направляющих к отрезному диску. Камень подается медленно и осторожно, чтобы обеспечить только самый легкий контакт с диском. Зажимные устройства, показанные на рис. 1 и 2, являются стандартным оборудованием распиловочных станков.

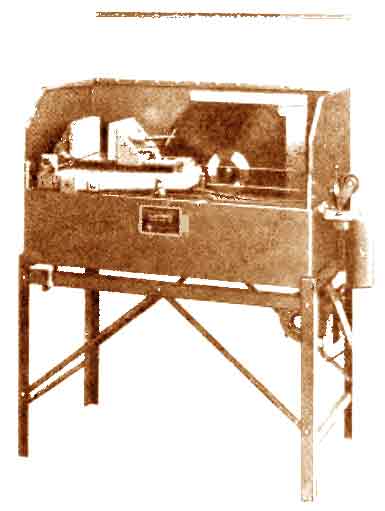

Рис. 2. Камнерезный станок с отрезным диском диаметром 450 мм с поднятым кожухом. На заднем плане виден отрезной диск с защитным козырьком. Слева находится массивный прочный суппорт с зажимным устройством для камня. С помощью механизма подачи оно может передвигаться вдоль оси диска, что обеспечивает возможность распиловки камня на пластины. Тяжелый груз справа тянет суппорт по направлению к отрезному диску, но гидравлический цилиндр, не видный на снимке, позволяет суппорту двигаться с заранее установленной скоростью, регулируемой с помощью специального крана. Длинный стержень, подсоединенный к суппорту, выставляется на определенную длину, чтобы отключить станок в конце распила.

Таким образом, основными узлами камнерезной пилы являются: шпиндель, на котором крепится отрезной диск; приводное устройство для вращения диска; суппорт с зажимом для камня; емкость для содержания охлаждающей жидкости и станина. Каждый из узлов подробно описывается ниже с объяснением, как они работают, чтобы помочь любителям сделать пилы своими руками, если у них появится такое желание.

назад || вперед || к оглавлению
